事件先到DecorView

Input系统

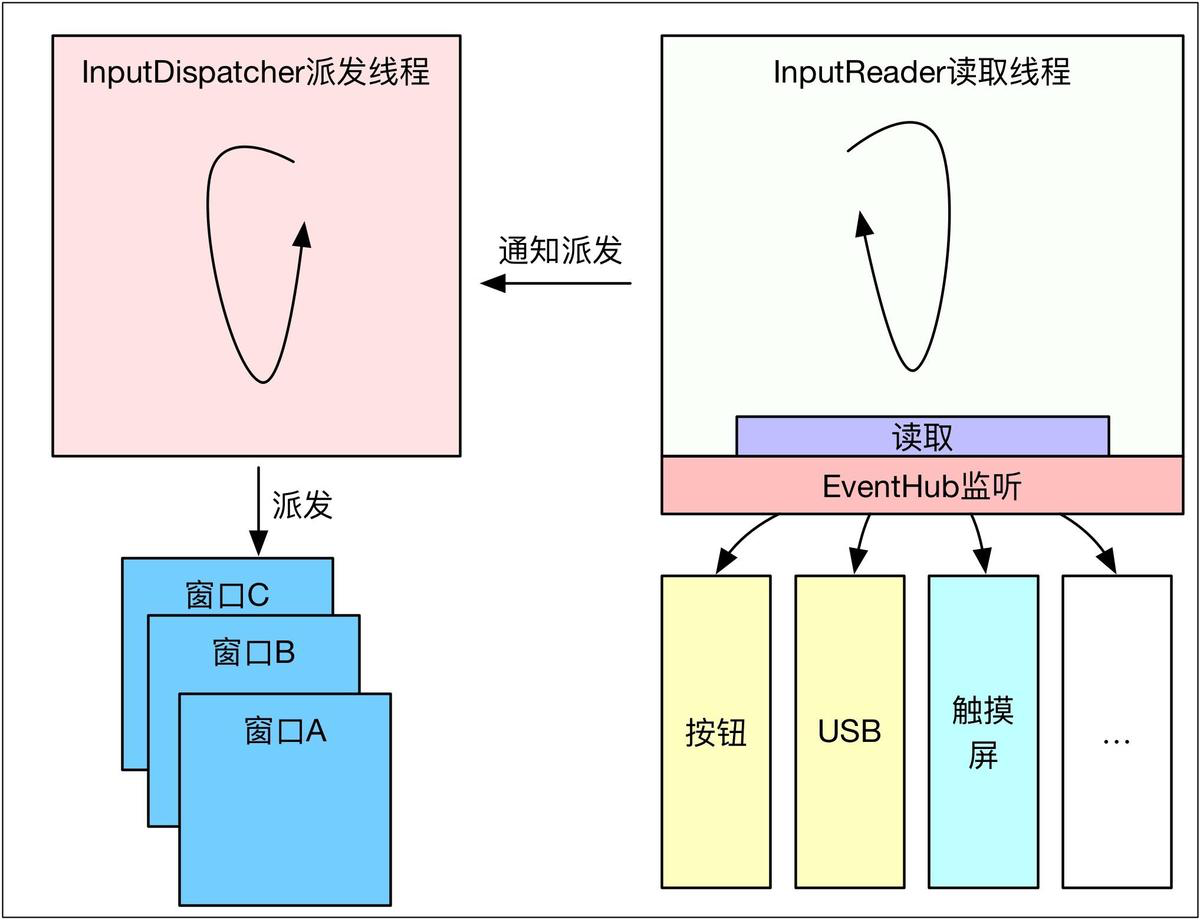

当用户触摸屏幕或者按键操作，首次触发的是硬件驱动，驱动收到事件后，将该相应事件写入到输入设备节点，这便产生了最原生态的内核事件。接着，输入系统取出原生态的事件，经过层层封装后成为KeyEvent或者MotionEvent ；最后，交付给相应的目标窗口(Window)来消费该输入事件。

1、当屏幕被触摸，Linux内核会将硬件产生的触摸事件包装为Event存到/dev/input/event[x]目录下。

2、Input系统—InputReader线程：loop起来让EventHub调用getEvent()不断的从/dev/input/文件夹下读取输入事件。然后转换成EventEntry事件加入到InputDispatcher的mInboundQueue。

3、Input系统—InputDispatcher线程：从mInboundQueue队列取出事件，转换成DispatchEntry事件加入到connection的outboundQueue队列。再然后开始处理分发事件 （比如分发到ViewRootImpl的WindowInputEventReceiver中），取出outbound队列，放入waitQueue.

4、Input系统—UI线程：创建socket pair，分别位于”InputDispatcher”线程和focused窗口所在进程的UI主线程，可相互通信。

这里只说大概，详情请看gityuan的这篇文章Input系统—事件处理全过程，文章3.3.3小节讲的是input系统事件从Native层分发Framework层的InputEventReceiver.dispachInputEvent()。

Framework层

//InputEventReceiver.dispachInputEvent()
private void dispatchInputEvent(int seq, InputEvent event) {
    mSeqMap.put(event.getSequenceNumber(), seq);
    onInputEvent(event);
}

ViewRootImpl.WindowInputEventReceiver

Native层通过JNI执行Framework层的InputEventReceiver.dispachInputEvent()，而真正调用的是继承了InputEventReceiver的ViewRootImpl.WindowInputEventReceiver。所以这里执行的WindowInputEventReceiver的dispachInputEvent()：

final class WindowInputEventReceiver extends InputEventReceiver {
    public void onInputEvent(InputEvent event) {
       enqueueInputEvent(event, this, 0, true);
    }
    ...
}

ViewRootImpl

    void enqueueInputEvent(InputEvent event,
            InputEventReceiver receiver, int flags, boolean processImmediately) {
        ...
        if (processImmediately) {
            //关键点：执行Input事件
            doProcessInputEvents();
        } else {
            //走一遍Handler延迟处理事件
            scheduleProcessInputEvents();
        }
    }

    void doProcessInputEvents() {
        while (mPendingInputEventHead != null) {
            QueuedInputEvent q = mPendingInputEventHead;
            mPendingInputEventHead = q.mNext;
            if (mPendingInputEventHead == null) {
                mPendingInputEventTail = null;
            }
            q.mNext = null;

            mPendingInputEventCount -= 1;
            Trace.traceCounter(Trace.TRACE_TAG_INPUT, mPendingInputEventQueueLengthCounterName,
                    mPendingInputEventCount);

            long eventTime = q.mEvent.getEventTimeNano();
            long oldestEventTime = eventTime;
            if (q.mEvent instanceof MotionEvent) {
                MotionEvent me = (MotionEvent)q.mEvent;
                if (me.getHistorySize() > 0) {
                    oldestEventTime = me.getHistoricalEventTimeNano(0);
                }
            }
            mChoreographer.mFrameInfo.updateInputEventTime(eventTime, oldestEventTime);
            //关键点：进一步派发事件处理
            deliverInputEvent(q);
        }
        ...
    }

    private void deliverInputEvent(QueuedInputEvent q) {
        Trace.asyncTraceBegin(Trace.TRACE_TAG_VIEW, "deliverInputEvent",
                q.mEvent.getSequenceNumber());
        if (mInputEventConsistencyVerifier != null) {
            mInputEventConsistencyVerifier.onInputEvent(q.mEvent, 0);
        }

        InputStage stage;
        if (q.shouldSendToSynthesizer()) {
            stage = mSyntheticInputStage;
        } else {
            stage = q.shouldSkipIme() ? mFirstPostImeInputStage : mFirstInputStage;
        }

        if (stage != null) {
            //关键点:上面决定将事件派发到那个InputStage中处理
            stage.deliver(q);
        } else {
            finishInputEvent(q);
        }
    }

ViewRootImpl.ViewPostImeInputStage

前面事件会派发到ViewRootImpl.ViewPostImeInputStage中处理，它的父类InputStage.deliver()方法会调用apply()来处理Touch事件：

        @Override
        protected int onProcess(QueuedInputEvent q) {
            if (q.mEvent instanceof KeyEvent) {
                return processKeyEvent(q);
            } else {
                final int source = q.mEvent.getSource();
                if ((source & InputDevice.SOURCE_CLASS_POINTER) != 0) {
                    //关键点：执行分发touch事件
                    return processPointerEvent(q);
                } else if ((source & InputDevice.SOURCE_CLASS_TRACKBALL) != 0) {
                    return processTrackballEvent(q);
                } else {
                    return processGenericMotionEvent(q);
                }
            }
        }

        private int processPointerEvent(QueuedInputEvent q) {
            final MotionEvent event = (MotionEvent)q.mEvent;
            ...
            //关键点：mView分发Touch事件，mView就是DecorView
            boolean handled = mView.dispatchPointerEvent(event);
            maybeUpdatePointerIcon(event);
            maybeUpdateTooltip(event);
            ...
        }

DecorView

如果你熟悉安卓的Window，Activity和Dialog对应的ViewRootImpl成员mView就是DecorView，View的dispatchPointerEvent()代码如下：

    //View.java
    public final boolean dispatchPointerEvent(MotionEvent event) {
        if (event.isTouchEvent()) {
            //分发Touch事件
            return dispatchTouchEvent(event);
        } else {
            return dispatchGenericMotionEvent(event);
        }
    }

因为DecorView继承FrameLayout，上面所以会调用DecorView的dispatchTouchEvent()：

   @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        final Window.Callback cb = mWindow.getCallback();
        return cb != null && !mWindow.isDestroyed() && mFeatureId < 0
                ? cb.dispatchTouchEvent(ev) : super.dispatchTouchEvent(ev);
    }

上面Window.Callback都被Activity和Dialog实现，所以变量cb可能就是Activity和Dialog。

Activity

当上面cb是Activity时，执行Activity的dispatchTouchEvent():

    public boolean dispatchTouchEvent(MotionEvent ev) {
        if (ev.getAction() == MotionEvent.ACTION_DOWN) {
            onUserInteraction();
        }
        if (getWindow().superDispatchTouchEvent(ev)) {//关键点：getWindow().superDispatchTouchEvent(ev)
            return true;
        }
        return onTouchEvent(ev);
    }

如果你熟悉安卓的Window，Activity的getWindow()拿到的就是PhoneWindow，下面是PhoneWindow的代码：

    //PhoneWindow.java
    @Override
    public boolean superDispatchTouchEvent(MotionEvent event) {
        //调用DecorView的superDispatchTouchEvent
        return mDecor.superDispatchTouchEvent(event);
    }

下面是DecorView.superDispatchTouchEvent()代码:

    //DecorView.java
    public boolean superDispatchTouchEvent(MotionEvent event) {
        //调用ViewGroup的dispatchTouchEvent()开始我们常见的分发Touch事件
        return super.dispatchTouchEvent(event);
    }

流程图

为什么要DecorView -> Activity -> PhoneWindow -> DecorView传递事件

解耦! ViewRootImpl并不知道有Activity这种东西存在！它只是持有了DecorView。所以，不能直接把触摸事件送到Activity.dispatchTouchEvent()；那么，既然触摸事件已经到了Activity.dispatchTouchEvent()中了，为什么不直接分发给DecorView，而是要通过PhoneWindow来间接发送呢？因为Activity不知道有DecorView！但是，Activity持有PhoneWindow ，而PhoneWindow当然知道自己的窗口里有些什么了，所以能够把事件派发给DecorView。在Android中，Activity并不知道自己的Window中有些什么，这样耦合性就很低了。我们换一个Window试试？不管Window里面的内容如何，只要Window任然符合Activity制定的标准，那么它就能在Activity中很好的工作。当然，这就是解耦所带来的扩展性的好处。

• DecorView：在viewRoot中分发给DecorView的dispatch
• Activity： dispatch中调用cb.dispatchTouchEvent(ev)，此callBack就是Activity
• Window ：Activity中getWindowDispatch
• DecorView ：super.dispatch(View中默认方法)

DecorView->Activity->PhoneWindow->DecorView

参考文章：

https://www.jianshu.com/p/faedef1910fe

https://www.jianshu.com/p/f05d6b05ba17

http://gityuan.com/2016/12/10/input-manager/

2.正题

2.1基本知识和概念

整个Input机制与下面几个类有关。

EventHub类：

EventHub，它主要是利用Linux的inotify和epoll机制，监听设备事件：包括设备插拔及各种触摸、按钮事件等，可以看做是一个不同设备的集线器，主要面向的是/dev/input目录下的设备节点，比如说/dev/input/event0上的事件就是输入事件，通过EventHub的getEvents就可以监听并获取该事件。

InputReader类：

EventHub得到RowEvent之后,交给InputReader进行加工成我们需要的KeyEvent。并将Event传递给InputDispatcher,

InputDispatcher类：

InputDispatcher负责将event传递给上层。

2.2 如何将事件分发给上层应用

• InputChannel： 底层和上层通信的核心（非binder通信而是Socket通信）。openInputChannelPair方法中文翻译就是创建，一对input通道，应用层持有一个channel，InputDispatcher持有另外一个。这样形成c/s端。应用层作为Server，InputDispatcher作为Client.进而传递Event

  /**
     * Creates a new input channel pair.  One channel should be provided to the input
     * dispatcher and the other to the application's input queue.
     * @param name The descriptive (non-unique) name of the channel pair.
     * @return A pair of input channels.  The first channel is designated as the
     * server channel and should be used to publish input events.  The second channel
     * is designated as the client channel and should be used to consume input events.
     */
    public static InputChannel[] openInputChannelPair(String name) {
        if (name == null) {
            throw new IllegalArgumentException("name must not be null");
        }

        if (DEBUG) {
            Slog.d(TAG, "Opening input channel pair '" + name + "'");
        }
        return nativeOpenInputChannelPair(name);
    }

• WindowInputEventReceiver：上层接受事件的入口。

  原英文解释：Provides a low-level mechanism for an application to receive input events

ViewRootImp#setView

1.创建Channel

2.将Channel传递给WMS

3.创建WindowInputEventReceiver

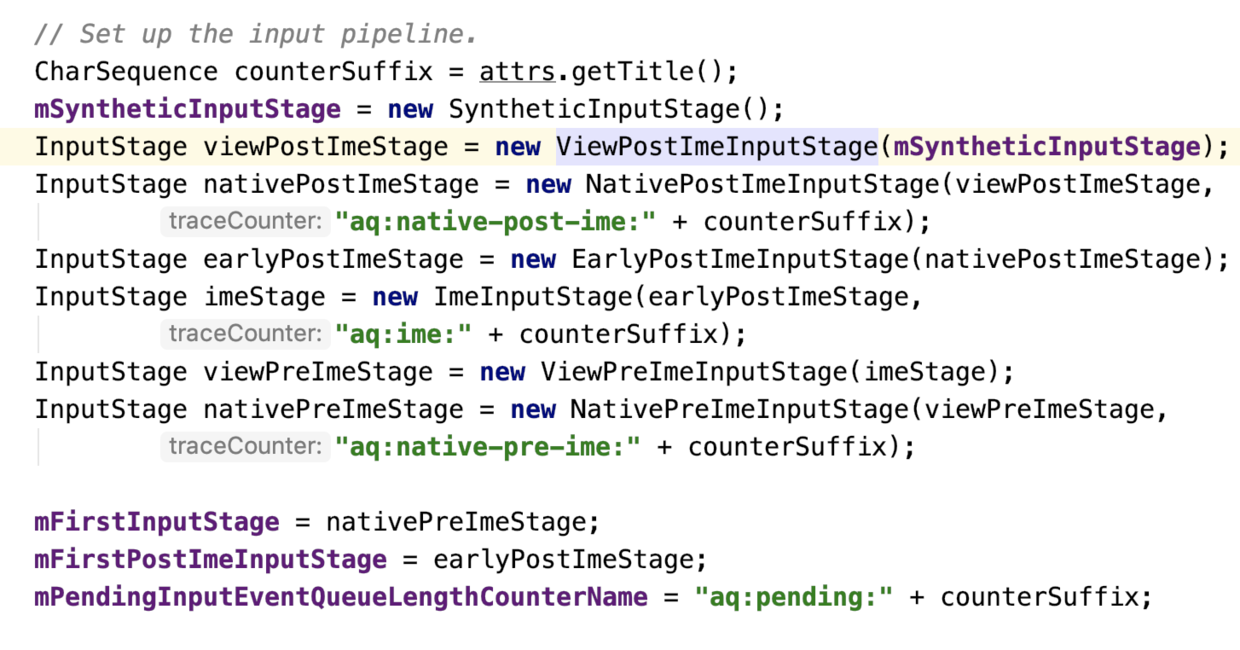

4.创建InputStage 责任链设计模式

上图并不是包装者模式,而是地地道道的责任链模式。构造方法中指定的对象作为是为Next赋值的。

最终执行到 ViewPostImeInputStage#processPointerEvent。进而走了DecorView#dispatchPointerEvent方法。

DecorView#dispatchPointerEvent最终会调用到

    @Override
    public boolean dispatchTouchEvent(MotionEvent ev) {
        final Window.Callback cb = mWindow.getCallback();
        return cb != null && !mWindow.isDestroyed() && mFeatureId < 0
                ? cb.dispatchTouchEvent(ev) : super.dispatchTouchEvent(ev);
    }

其中WindowCallBack.被Activity实现。所以会走进Activity#dispatchTouchEvent。

    public boolean dispatchTouchEvent(MotionEvent ev) {
        if (ev.getAction() == MotionEvent.ACTION_DOWN) {
            onUserInteraction();
        }
        if (getWindow().superDispatchTouchEvent(ev)) {
            return true;
        }
        return onTouchEvent(ev);
    }

activity的getWindow() 就是我们的PhoneWindow。而PhoneWindow又是调用的。DecorView# dispatchTouchEvent方法 进入了 我们熟悉的事件传递过程。

ps技巧：Log.getStackTraceString(new Throwable()) 打印堆栈，帮我们分析函数调用过程

1. 事件首先是由系统传给Activity 的，然后由activity进行分发

   public boolean dispatchTouchEvent(MotionEvent ev) {
        if (ev.getAction() == MotionEvent.ACTION_DOWN) {
            onUserInteraction();
        }
        if (getWindow().superDispatchTouchEvent(ev)) {
            return true;
        }
        return onTouchEvent(ev);
    }


   可以看到 Activity里面会调用 window的 getWindow().superDispatchTouchEvent(ev)，window的唯一实现类 PhoneWindow.java 会实现这个方法。里面的 变量 mDecor 就是 DecorView 对象。

    // PhoneWindow.java
    @Override
    public boolean superDispatchTouchEvent(MotionEvent event) {
        return mDecor.superDispatchTouchEvent(event);
    }


   所以Android系统的touch相关事件顺序是 activity -> window -> DecorView。而DecorView是继承的FrameLayout ，所以接下来的事件传递规则就是按 ViewGroup 到 View 的分发规则了。
2. 至于为啥这么设计，看大佬解答

事件顺序：

1.DecorView。ViewRootImpl事件下发到DecorView

2.Activity 。在decorView的dispatchTouchEvent中通过Window的getCallback()拿到Window.Callback的实现类。activity实现了Window.Callback。并且在activity的attach中设置callback为当前activity

3.Window。在activity的dispatchTouchEvent调用window的 superDispatchTouchEvent()

4.DecorView 在PhoneWindow中superDispatchTouchEvent调用的是DecorView的superDispatchTouchEvent方法。

设计原因：
